山東唯尚電子，生產GPS時鐘參考源

產品名稱：山東唯尚電子，生產GPS時鐘參考源 產品型號：W9001 山東唯尚電子，生產GPS時鐘參考源專業生產企業山東唯尚電子有限公司,所營山東唯尚電子，生產GPS時鐘參考源產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

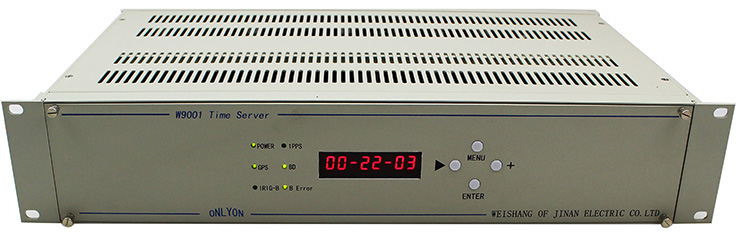

GPS時鐘參考源是濟南唯尚電子有限公司精心設計、自行研制開發的一款高性能機架式GPS同步時鐘裝置，采用進口高精度授時型GPS OEM模塊和時間同步技術，具有授時精度高、工作穩定、傳輸誤差小、安裝簡便、經濟實用、全自動智能化運行、免維護等特點，適合無人值守。該產品應用于電力、廣電、電信、國防、交通等部門，尤其適合電力系統，產品滿足國網公司《DLT 1100.1-2009 電力系統的時間同步系統》技術規范要求，能夠滿足電網自動化、標準化對時間同步的要求，可應用于繼電保護、安全自動裝置、故障錄波器、RTU、調度自動化系統和計算機監控系統等多種設備中。

GPS時鐘參考源的特點

1．支持單GPS、單北斗、單CDMA、雙GPS、雙北斗、 GPS/北斗/CDMA雙系統配置,實現多基準冗余授時，能夠智能判別GPS信號、北斗信號、CDMA信號、外部B碼時間基準信號的穩定性和優劣，并提供多種時間基準配置方法。

2．高品質授時型GPS模塊:1PPS授時精度：30 ns。

3．裝置采用全模塊化即插即用結構設計，支持板卡熱插拔，配置靈活，維護方便，同時為將來電廠/變電站改造擴建時增加或更改對時信號接口提供了方便。

4．高品質的工業級元件，高水準的電氣設計，高密度集成的電路結構，使裝置擁有電氣隔離和電磁表現，整機無可調節器件，提高了裝置抗干擾性能與可靠性。

5．選件豐富：該產品可擴展多種接口輸出，RS232/RS422/485、1PPS、1PPM、1PPH、IRIG-B(AC)、IRIG-B(DC)、DCF77、NTP/SNTP、IEEE1588、E1、周波鐘、工頻量等,接口數量可根據要求擴展，定制多路輸出，接口類型可選。

GPS時鐘參考源的技術參數

物理及環境參數

   尺寸： 19英寸1U/2U機箱

   重量： <3.6Kg

   電源：交流或直流，110/220V±20% ,可定做雙電源

   工作溫度：-10℃～ 50℃

   存貯溫度：-25℃～ 85℃

   濕度： 95％無冷凝

   功耗： <15W

輸出信號

設備采用全模塊化結構設計，不僅實現了板卡全兼容，還提供了豐富的信號接口資源和開放式特殊接口設計平臺，具備兼容能力�？商峁┒嗦访}沖信號（1PPS/M/H，TTL、空接點、差分、24V/110V/220V有源、光）、時間報文（RS232、RS422/485、光）、IRIG-B信號（422、TTL、AC、光）、DCF77信號、NTP/SNTP協議網絡時鐘同步信號、PTP（IEEE1588）協議信號、10MHz頻率時間同步信號，可以滿足不同設備的校時接口要求。

GPS

   高精度授時型GPS，授時精度優于30ns

   捕獲時間：冷啟動<45秒 溫啟動<38秒熱啟動<5秒     重新捕獲<1秒

   接收L1,C/A碼信號-1575.42MHz，BNC接口

   追蹤/捕獲靈敏度：-173dBW /-185dBW

抗干擾

在雷擊過電壓、一次回路操作、開關場故障、二次回路操作及其它強干擾作用下，裝置不誤動作。

GPS時鐘參考源技術指標：

1、GPS接收頻率：1575.42MHz；接收靈敏度：捕獲〈-160dBW，追蹤〈-163dBW；捕獲時間：裝置冷啟動時，〈3min，裝置熱啟動時，〈15S；內部電池類型：鋰電池，電池壽命：≮25000h。

2、北斗：通道：6；接收靈敏度：-157.6dBW；冷啟動首捕時間：≤2秒；失鎖重捕時間：≤1 秒；1PPS精度：優于100nS。

3、輸出頻率： 10MHz、1PPS

輸出電平： 1PPS輸出方波TTL電平

                10MHz輸出正弦波12.5dBm

1PPS精度：                   優于15 nS

10MHz頻率精度：≤1.2×10-12/24h平均

諧波：-40dBc

雜散：-70dBc

相位噪聲：10Hz-120dBc/Hz

                        100Hz   -135dBc/Hz

                        1KHz    -135dBc/Hz

                        10KHz   -145dBc/Hz

                        100KHz  -145dBc/Hz

4、對時精度：脈沖、B碼：0.1μS，串口：10μS ，NTP/SNTP：1-10ms，PTP:70 ns；

5、網口支持協議：NTP/SNTP ，ARP，UDP/ Time，Telnet， TFTP，SNMP，ICMP，DHCP，MD5，NTP V4，V3，V2，V1，NTP SERVER或NTP Client可選擇。

6、平均無故障間隔時間(MTBF)≥300000小時；平均維修時間（MTTR）：一般不大于30分，使用壽命不少于20年,正常使用條件下無須維護。
