GPS時鐘接收裝置，選擇唯尚！

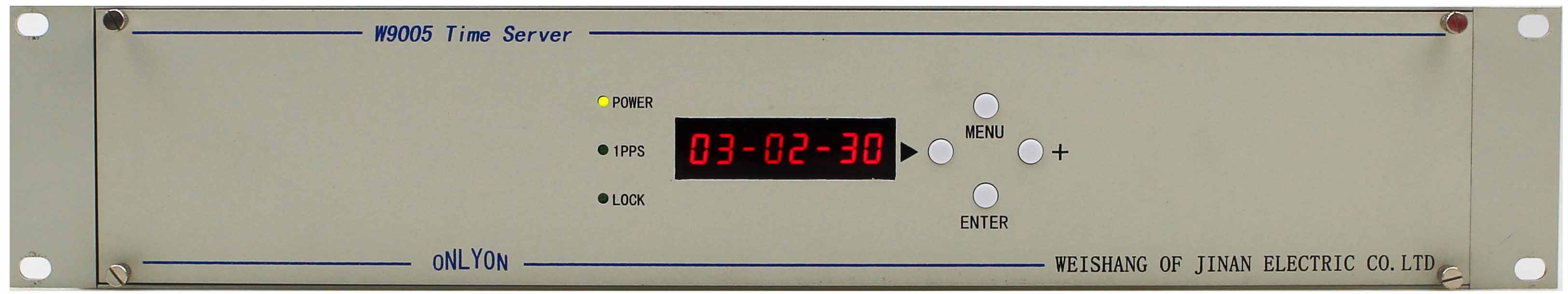

產品名稱：GPS時鐘接收裝置，選擇唯尚！ 產品型號：W9005 GPS時鐘接收裝置，選擇唯尚！專業生產企業山東唯尚電子有限公司,所營GPS時鐘接收裝置，選擇唯尚！產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

GPS時鐘接收裝置的應用

1 將時間顯示給運行人員觀察或作人工記錄的時間顯示屏。

2 有必要記錄其動作時間的裝置（系統）：如微機保護裝置、變電站監控系統的后臺系統、電網安全自動裝置等。

3 記錄與時間有關的信息的裝置（系統）：如故障錄波器、事件順序記錄裝置、RTU遠動裝置、計算機監控（監測）系統、電網預決策分析系統、各級調度SCADA/EMS系統、電力系統實時動態監測系統（WAMS）、電能量計費系統、水調自動化系統、電廠機組系統、電力市場交易系統、配電網自動化系統、負荷用電管理系統、通信網監控系統、電廠和調度生產信息管理系統、電力企業信息管理系統（MIS）、調度電話等。

4 要求在同一時刻記錄其采集數據的系統：如保護信息管理機、電網頻率按秒考核系統等。

5 工作原理建立在時間同步基礎上的裝置（系統）：如雷電系統、同步相量測量裝置（PMU）、線路故障行波測距裝置等。

6 用于繼電保護試驗，檢驗線路縱聯保護（高頻相差保護裝置）。

7 其它要求時間統一的裝置（系統）。

8 大型局域網的時間同步。

GPS時鐘接收裝置的參數及功能

1．北斗接收：通道：6；接收靈敏度：-157.6dBW；冷啟動首捕時間：≤2秒；失鎖重捕時間：≤1 秒；1PPS精度：優于100nS。

2．12通道GPS衛星接收，頻率準確度：≤1×10-12，同步精度：≤ 30ns

3．高品質的工業級元件，高水準的電氣設計，高密度集成的電路結構，使裝置擁有電氣隔離和電磁表現，整機無可調節器件，提高了裝置抗干擾性能與可靠性。

4．支持單GPS、單北斗、單CDMA、雙GPS、雙北斗、 GPS/北斗/CDMA雙系統配置,實現多基準冗余授時，能夠智能判別GPS信號、北斗信號、CDMA信號、外部B碼時間基準信號的穩定性和優劣，并提供多種時間基準配置方法。

5．采用雙核處理器，精度高,同步快。

6．網口支持協議：NTP/SNTP ，ARP，UDP/ Time，Telnet， TFTP，SNMP，ICMP，DHCP，MD5，NTP V4，V3，V2，V1，NTP SERVER或NTP Client可選擇。

7．裝置采用全模塊化即插即用結構設計，支持板卡熱插拔，配置靈活，維護方便，同時為將來電廠/變電站改造擴建時增加或更改對時信號接口提供了方便。

8．對時精度：脈沖、B碼：0.1μS，串口：10μS ，NTP/SNTP：1-10ms，PTP:70 ns；

GPS時鐘接收裝置的技術參數

GPS特性 1PPS秒脈沖定時準確度≤0.2μs，精度：15米

天線射頻靈敏度-166dbw；阻抗50歐。

可同時追蹤12顆GPS衛星。接收頻率1575.42MHZ

數據重現時間：熱啟動≤20秒，冷啟動≤1.5分鐘

GPS天線的饋線長30米 （特別要求可定制到40～180米）

IRIG-B

時間碼  B（DC）碼 RS422接口

B(AC)碼， 調制比3:1 , 輸出幅度0～10VP-P可調 ，

典型值6VP-P，阻抗600Ω,  平衡輸出(不共地)

 B（DC）碼同步準確度小于1μS。

B（AC）碼同步準確度小于8 μS



同步脈沖輸出    TTL電平接口，正脈沖上升沿，信號脈沖寬度200ms。

定時準確度：接收GPS時，小于0.2微秒。

接收B（DC）碼時，小于1微秒。

NTP網絡對時輸出 支持協議：NTP/SNTP ，ARP，UDP/ Time，Telnet， TFTP，SNMP，ICMP，DHCP，MD5，NTP V4，V3，V2，V1，NTP SERVER或NTP Client可選擇。

精度：1-10ms

 箱體結構尺寸   標準1U或2U 高，19英寸寬機架安裝。仿德國威圖機箱。

典型尺寸：90（高）×450（寬）×320（深）mm3

 電磁兼容特性   三級

 告警觸點   繼電器節點4對

 典型業績和檢測認證：

1．典型業績：鹽城供電公司、宿遷供電公司、湖州供電公司、義烏供電公司、寧波供電公司、濟南供電公司、濰坊供電公司、青島供電公司、煙臺供電公司、棗莊供電公司、日照供電公司、萊蕪供電公司、巢湖供電公司、淮南供電公司、三明供電公司
