北斗授時設備對時解決方案

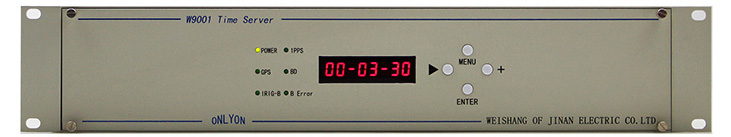

產品名稱：北斗授時設備對時解決方案 產品型號：W9001 北斗授時設備對時解決方案專業生產企業山東唯尚電子有限公司,所營北斗授時設備對時解決方案產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

        除了各設備廠家單獨安裝各自的北斗授時設備解決對時問題外，更好的解決方案是全廠或站安裝統一的一套G P S 時鐘，所需要對時的地方集中安裝二級時鐘或對鐘擴展裝置。采用此方案的好處是：

精度和可靠性高

①由于只選擇一套GPS接收時鐘，因此可以選擇精度高的，并采用雙機備份方案確保時鐘的可靠性。 而各自單一接收的GPS因受安裝位置、價格的限制，不會采用較高的配置。另外不同廠家、型號的時鐘在性能上也會有一定差異，這就使廠內一些數據的時間精度受到影響。另外可靠性也不會比雙機備份方案高。

雙機備份方案是雙GPS北斗接收，雙電源熱備份，只要有一臺GPS北斗能夠接收到信號就能保證所有對鐘信號輸出。如果選擇配置高精度守時鐘即使在收不到GPS北斗信號情況下，唯尚高精度守時鐘精度也可達到3×10－9，即在無GPS北斗信號時每日誤差小于0.26毫秒。

② 該方案能確保廠、站的時間真正統一

GPS衛星時鐘受接收天線的安裝位置和天氣的影響較大，如果天線的安裝位置不佳，有遮擋時會造成一些時間段GPS不獲取，無法對時。相關設備只能靠內部自身時鐘維持，而目前時鐘走時精度約為2秒/每日（DALLAS DS12887）。有些時鐘還要更差些。而廠、站內有些安裝位置好的GPS能夠對時，這就造成廠內時鐘的不一致。對數據的分析處理產生影響。采用全廠、站安裝統一的一套G P S 時鐘就可以選擇較好的位置安裝、另外采用雙機備份提高可靠性。選擇高精度守時鐘。在即使接收不到GPS信號時仍能確保站內時間的統一。

③ 擴展、維修方便

    唯尚產品為后插板式結構，當需要增加對鐘信號時非常方便，即使需要的信號是以前訂貨裝置上所沒有的信號也不要緊，只需增加一塊插板即可。信號板還支持熱插拔。不論標準主時鐘、二級時鐘，2U時鐘，4U時鐘，均使用相同的插板。維修、更換也十分方便。

北斗授時設備主要技術指標

GPS接收：

接收頻率：1575.42M

冷啟動：  70秒

北斗接收：通道：6；靈敏度：-157.6dBW；冷啟動首捕時間：≤2秒；失鎖重捕時間：≤1 秒；1PPS精度：優于100nS。

電源: 100V～260V交直流兩用，額定功率：50瓦，功耗小于15W

捕獲時間：熱啟動：15秒，溫啟動：45秒

同時接收衛星數：12

天線接收靈敏度：26±2dB

面板顯示：14位數碼管顯示日期、時間，3個LED指示狀態

傳輸距離及電纜：

脈沖校時：30米，雙芯普通導線

串行口：RS232 30米，RS485(RS422) 1000米，為二或四芯電纜

IRIG-B碼：TTL電平50米，1KHz調制 500米

光纖傳輸：2公里，62.5/125微米多模光纜

DCF77：50米

NTP網口：100米

對時精度：

脈沖校時：1uS，IRIG-B碼校時：1uS

IRIG-B碼校時：每個模塊可輸出12路，2U箱可輸出84路。

光纖校時：每個模塊可輸出3路，2U箱可輸出21路

DCF77校時：每個模塊可輸出8路

NTP網口: 每個模塊輸出1路

輸出通道數：

脈沖校時：每個模塊可輸出12路，2U箱可輸出84路。

串行口校時：每個模塊可輸出RS232或RS485 4路(DB9)或12路（端子）、2U箱可輸出28路或84路。

互換性：功能插板位置均相同，可以插任何輸出模塊；相同型號的模塊可以直接互換不會影響技術指標。

外型尺寸：

寬度為標準19英寸，高度2U。

大氣壓力：85～110KPa

絕緣性能：

電源回路：1500V 交流50Hz 1分鐘

其它回路： 500V 交流50Hz 1分鐘

安裝尺寸：寬440×高89×深280

工作環境：

環境溫度：－5℃～＋40℃

相對濕度：10％～90％
