電力同步時鐘功能

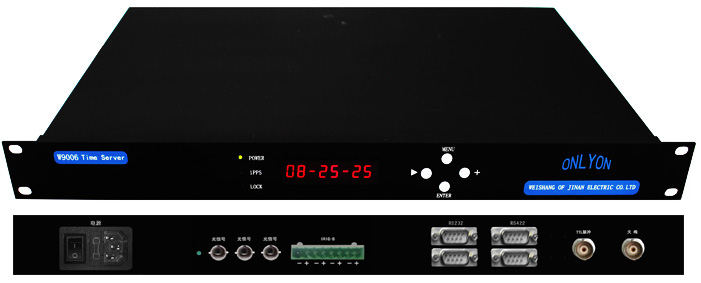

產品名稱：電力同步時鐘功能 產品型號：W9006 電力同步時鐘功能專業生產企業山東唯尚電子有限公司,所營電力同步時鐘功能產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明



    W系列電力同步時鐘是濟南唯尚電子有限公司根據電力系統現在的需要及將來的發展要求基礎上。產品結合美國 GPS、中國北斗、俄羅斯格羅娜絲等技術特點并考慮了各種涉及安全的關聯因素，實現了輸入多源頭(GPS、北斗、格羅娜絲、高精度守時、IRIG-B 碼基準等)、輸出多制式（TTL、空接點、IRIG-B、差分、串口、網絡、光纖等）、滿足多設備(系統輸出可以任意擴展，可以滿足任何規模、任何方式的時間信號需求)的要求，可為電力、國防、廣電、軌道交通、石油化工、航道水運、郵電電信及相關領域的系統中需要接收時間同步信號的裝置及系統提供高精度、高穩定、高安全，高可靠的時間基準信號。

電力同步時鐘具備功能

1 授時功能

    秒(分，時)脈沖授時

包含 TTL、空接點、RS485、RS232、光纖等輸出方式。

    IRIG-B 時碼授時

包含 TTL、交流調制、RS485 差分、RS232 串口、光纖等輸出方式。

    報文授時

包含 RS485 差分、RS232 串口、光纖、網絡等輸出方式。

    網絡協議授時

依照 NTP、SNTP、TCP 等標準網絡時間同步協議輸出。

2 測頻功能

    電網頻率測量

    頻率越限

3 電鐘功能

    電鐘時間

    電鐘時差

4 定時、鬧鐘功能

提供狀態節點等輸出。

5 數據存儲功能

用于存儲周波、電鐘歷史值、運行記錄等。

6 其它附屬功能

    系統運行狀態多方式輸出。

    定位功能等。

電力同步時鐘的功能特點

    模塊化結構，實現衛星時鐘的通用化、標準化，以及接口資源的合理配置。

    所有模塊支持熱插拔，以及自動偵測，方便系統在線維護，保證授時系統連續可靠

工作。

    適應更多的組網方式,互備方式、主從方式等。

    靈活多變的組網模式。適用于雙鐘或多鐘互備、子母鐘等等方式。

    系統運行狀態輸出，多種方式接入全網同步時鐘監控系統。

    同步測量，進一步提高了頻率測量精度和一致性，精度達到 2/1000000（四位小數）。

    應用高性能器件，及獨特的軟處理方式，提供高精度的硬對時信號。配合先進的秒

脈沖補償處理，可以保證全站所有終出口的秒脈沖前沿準確度＜1μS。

    提供高精度時鐘守時，在時鐘源斷開時保證守時精度優于 5x10-9/S。

    靈活多變的擴展方式。可通過光纖、網絡、RS485 差分、RS232 串口、接點、TTL

等多種方式對授時信號進行擴展。

    多衛星系統接入，以及不同系統間的無縫切換，保證了授時系統的安全性及可靠性。

目前支持接入 GPS、北斗、格羅娜絲。

    采用 VFD 顯示屏，有高亮度、廣視角、耐環境、長壽命等優點。

    使用上端設置軟件，更方便輸出配置、參數保存。

    通用數據存儲卡，記錄時鐘系統運行信息。

    機架式結構，19 英寸標準機箱，安裝使用方便。

電力同步時鐘的整機指標

1 電氣參數

    輸入電壓：  AC85－265V，DC100－280V

    交流頻率：  50Hz±5Hz

2 環境參數

    儲存溫度：  -25－+75℃

    運行溫度：  -5－+45℃（室內）

    相對濕度：  <95%（不結露）

    大氣壓力：  86KPa－106KPa

    運行環境：    無腐蝕性氣體及導電塵埃、無嚴重霉菌存在、無劇烈振動源

3 電磁兼容

    絕緣性能：      GB/T13926-2002        Ⅲ級

    抗高頻干擾：       GB/T 15153.1-1998       Ⅲ－Ⅳ級

    抗快速瞬變干擾：GB/T 17626.4-1998       Ⅲ級

    抗靜電放電干擾：GB/T 15153.1-1998       Ⅲ級

    抗磁場干擾：       GB/T 17626.8-1998       Ⅴ級

    抗浪涌干擾：       GB/T 15153.1-1998       Ⅲ級

4 結構尺寸

    標準 19 英寸、2U 機箱，寬 445mm 高 88.8mm 深 280mm

5 性能指標

    MTBF： 平均無故障時間，優于 80000hour

    MTTR： 平均維修時間，小于 30min，支持熱插拔
