衛星對時裝置，操作方便，對時更。

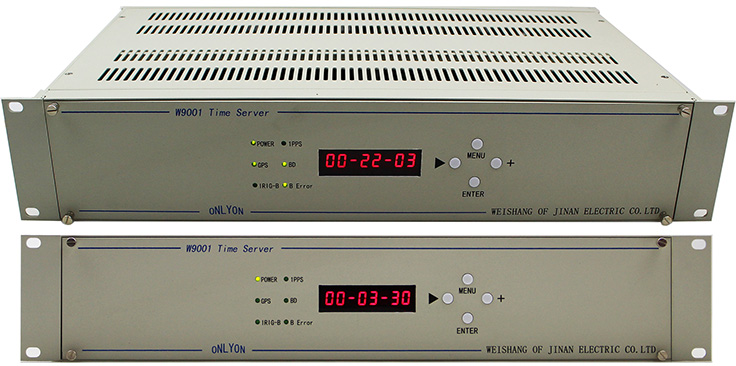

產品名稱：衛星對時裝置，操作方便，對時更。 產品型號：W9001 衛星對時裝置，操作方便，對時更精準。專業生產企業山東唯尚電子有限公司,所營衛星對時裝置，操作方便，對時更。產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

衛星對時裝置以美國GPS系統為時間基準，輸出與UTC時間高度同步的秒（1PPS）、分（1PPM）、時（1PPH）等脈沖信息，以及標準的北京時間時、分、秒、公歷年、月、日信息，還可實現工頻量的測量，并按照相應的格式經串行口分別輸出日期、時間、周波鐘、工頻量等信息。裝置有標準RS232、RS422/RS485、IRIG-B、DCF77、NTP/SNTP、IEEE1588協議等接口形式。接口數量可根據要求擴展，并可多路輸出秒、分、時等脈沖（可隨意轉換），方便與相關設備的駁接，實現單向或雙向通訊。

濟南唯尚電子有限公司產品采用SMT表貼技術生產，以高速芯片進行控制，具有精度高、穩定性好、功能強、無積累誤差，不受地域、氣候等環境條件限制、性價比高和操作方便等特點。廣泛應用于電力系統、網絡同步、通訊、交通管理及國防等需要對時、記時、守時等領域。

衛星對時裝置的技術指標

1、  獲得數據時間：

本地次開機： ≤90秒 位置變化重開機： ≤90秒

位置不變重開機： ≤45秒 瞬間斷電重開機： ≤20秒

位置精度： ±0.1' 時間精度：0.1μS

 2、脈沖輸出端口特性：

空接點CE間外接電壓：VCE＜250V

空接點CE間允許電流：ICE＜100mA

2、  串行接口：

RS232/RS422(RS485)輸出，波特率(1200,2400,4800,9600)可設置

 IRIG-B格式輸出： A.直流偏置輸出 B.正弦調制輸出

4、脈沖輸出：

可輸出秒脈沖(1PPS)、分脈沖(1PPH)、時脈沖(1PPH)等，信號脈寬約20ms-200ms ,TTL電平或空接點輸出

5、網口支持協議：NTP/SNTP ，ARP，UDP/ Time，Telnet，ICMP，DHCP，TFTP，SNMP，MD5，NTP V4，V3，V2，V1，NTP SERVER或NTP Client可選擇。

6、授時天線長度標配30m,可選50、60、70、80、100、120、150、200米。

7、時間源：GPS衛星、北斗衛星接收機、IRIG-B碼(DCLS)、OCX0(恒溫晶振)、CDMA、銣原子鐘、RS232、1PPS、1PPM、1PPH可選。

衛星對時裝置的特點

1、美觀大氣的面板設計與實用的液晶屏幕，可方便地查看裝置信息；

2、多種工作狀態指示燈，實時反映裝置的運行狀態，便于運行值班人員的日常巡視；

3、所有信號輸出口均經過光電隔離，電磁抗干擾達到III級標準，某一路輸出信號短路，不會影響其它輸出信號；

4、高精度的時間同步、信號輸出與守時技術；

5、可提供多路脈沖信號（1PPS、1PPM、1PPH、事件，空接點、差分、TTL、5V/24V有源）、IRIB-B信號（TTL、422、232、AC）、時間報文（RS232、RS422/485）、DCF77信號；

6、采用1U或2U 19”標準機箱，可單獨組屏，便于維護和管理；

7、具有自復位能力，在因干擾造成裝置程序出錯時，能自動恢復正常工作；

8、選用高性能、寬范圍的開關電源，工作穩定可靠；

9、接收天線采用了防雷設計、信號接收可靠性高，不受電廠/變電站地域條件和環境的限制；

衛星對時裝置的硬件規格

1、機箱：面板成形，噴涂高溫烘漆保護

2、面板：高強度進口鋁合金面板，表面拉絲氧化處理

3、安裝：標準19 英寸機架

4、輸出接口：

a) 1PPS、1PPM脈沖信號（空接點）或5V有源脈沖輸出

b) 1PPS、1PPM脈沖信號（差分信號，即RS-422電平）

c) 時間日期報文串口（RS232、RS422/RS485）輸出

d) IRIG-B（DC RS－422）時碼輸出

e) IRIG-B（DC  TTL）時碼輸出

f) IRIG-B(AC)時碼輸出

g) DCF77信號輸出

h)NTP/SNTP網絡對時信號

5、輸入接口：1路GPS信號輸入，BNC接頭

6、調試口：板載10針端子排

7、LED指示燈：

電源燈 x 1

PPS信號燈 x 1

PPM信號燈 x 1

PPH信號燈 x 1

報警指示燈 x 1

失步告警燈 x 1

8、開關：電源開關1個

9、安全性：滿足GB4943的基本要求，可靠性：平均無故障工作時間≥10000h，抗沖擊：10g加速度，11ms周期。

10、電磁兼容性：符合無線電干擾限值GB-9254-1998標準A級

11、外形尺寸： 447mm(W)×240mm(L)×44.5mm(H)（1U）

                        447mm(W)×240mm(L)×890mm(H)（2U）

12、環境溫度：-5℃~+55℃，24小時內平均溫度不超過+35℃

貯存溫度：-25℃~+80℃

相對濕度：不超過85

13、電壓輸入： 85-265VAC/VDC自適應，47 ~ 63Hz，功耗≤10W

典型業績：

煙臺供電公司、棗莊供電公司、日照供電公司、萊蕪供電公司、巢湖供電公司、淮南供電公司、三明供電公司、漳州供電公司、開封供電公司、平頂山供電公司、新鄉供電公司、漯河供電公司
